Product Name: Z7C Series Locking Assemblies-Keyless Shaft Power Lock-Shaft Clamping Elements
Product Details
Product Name: Locking Assemblies, Keyless Locking Device, Shaft Clamping Elements, Shaft Power Lock
Series: Z7C
Material: #45 Carbon Steel

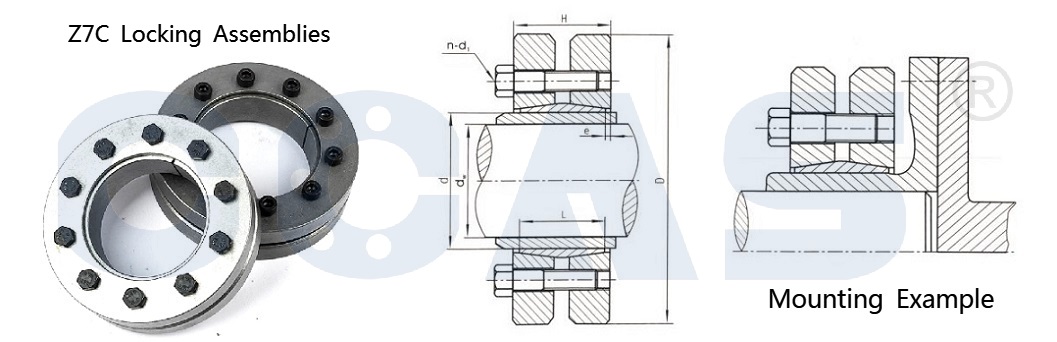

Drawing and Technical Data Sheet of Z7C series Shaft Locking Assemblies
| Z7C Series Locking Assemblies - Shaft Clamping Elements - Keyless Shaft Locking Elements | |||||||||||
| Dimension | Screw | Rated Load | Screw Tightening Torque | Weight | |||||||
| d | D | dn | l | H | e | d1 | n | Axial Force | Torque | MA | |
| F1 | M1 | N·m | kg | ||||||||
| mm | KN | KN·m | |||||||||
| 140 | 230 | 95 | 60 | 74 | 7 | M12×55 | 12 | 436 | 20.7 | 100 | 13 |
| 100 | 480 | 24 | |||||||||
| 105 | 518 | 27.2 | |||||||||
| 155 | 263 | 105 | 66 | 80 | M12×60 | 15 | 545 | 28.6 | 20 | ||
| 110 | 591 | 32.5 | |||||||||
| 115 | 633 | 36.4 | |||||||||
| 165 | 290 | 115 | 72 | 88 | 8 | M16×65 | 10 | 701 | 40.3 | 240 | 26 |
| 120 | 758 | 45.5 | |||||||||
| 125 | 811 | 50.7 | |||||||||
| 175 | 300 | 125 | 832 | 52 | 29 | ||||||
| 130 | 880 | 57.2 | |||||||||
| 135 | 924 | 62.4 | |||||||||
| 185 | 330 | 135 | 92 | 112 | 10 | M16×80 | 15 | 1037 | 70 | 47 | |
| 140 | 1100 | 77 | |||||||||
| 145 | 1159 | 84 | |||||||||
| 200 | 350 | 145 | 1291 | 93 | 50 | ||||||
| 150 | 1353 | 101.5 | |||||||||
| 155 | 1409 | 109.2 | |||||||||
| 220 | 370 | 160 | 114 | 134 | M16×90 | 20 | 1625 | 130 | 240 | 65 | |
| 165 | 1703 | 140.5 | |||||||||
| 170 | 1776 | 151 | |||||||||
| 240 | 405 | 170 | 120 | 144 | 12 | M20×100 | 15 | 1835 | 156 | 470 | 87 |
| 180 | 1994 | 179.5 | |||||||||
| 190 | 2137 | 203 | |||||||||
| 260 | 430 | 190 | 136 | 160 | M20×110 | 16 | 2242 | 213 | 100 | ||
| 200 | 2390 | 239 | |||||||||
| 210 | 2542 | 265 | |||||||||
| 280 | 460 | 210 | 148 | 172 | M20×110 | 20 | 2686 | 282 | 132 | ||
| 220 | 2900 | 319 | |||||||||
| 230 | 3087 | 355 | |||||||||
| 300 | 485 | 230 | 152 | 176 | M20×120 | 2965 | 341 | 140 | |||
| 240 | 3175 | 381 | |||||||||
| 245 | 3273 | 401 | |||||||||
| 320 | 520 | 240 | 160 | 184 | M20×130 | 24 | 3317 | 398 | 165 | ||
| 250 | 3536 | 442 | |||||||||
| 260 | 3738 | 486 | |||||||||
| 340 | 570 | 250 | 176 | 200 | M24×130 | 20 | 4080 | 510 | 820 | 240 | |
| 260 | 4307 | 560 | |||||||||
| 270 | 4519 | 610 | |||||||||
| 360 | 590 | 280 | 180 | 204 | M24×140 | 4707 | 659 | 250 | |||
| 290 | 4931 | 715 | |||||||||
| 295 | 5044 | 744 | |||||||||
| 390 | 660 | 300 | 188 | 212 | M24×140 | 24 | 5733 | 860 | 350 | ||
| 310 | 5903 | 915 | |||||||||
| 320 | 6063 | 970 | |||||||||
| 420 | 690 | 330 | 214 | 238 | M24×150 | 28 | 6182 | 1020 | 410 | ||
| 340 | 6470 | 1100 | |||||||||
| 350 | 6743 | 1180 | |||||||||
| 460 | 770 | 360 | 224 | 252 | 14 | M27×170 | 24 | 7222 | 1300 | 1210 | 540 |
| 370 | 7514 | 1390 | |||||||||
| 380 | 7789 | 1480 | |||||||||
| 500 | 850 | 400 | 246 | 274 | M27×180 | 30 | 9400 | 1880 | 750 | ||
| 410 | 9659 | 1980 | |||||||||
| 420 | 9905 | 2080 | |||||||||
