Product Name: Z7B Series Locking Assemblies-Keyless Shaft Power Lock-Shaft Clamping Elements
Product Details
Product Name: Locking Assemblies, Keyless Locking Device, Shaft Clamping Elements, Shaft Power Lock
Series: Z7B
Material: #45 Carbon Steel

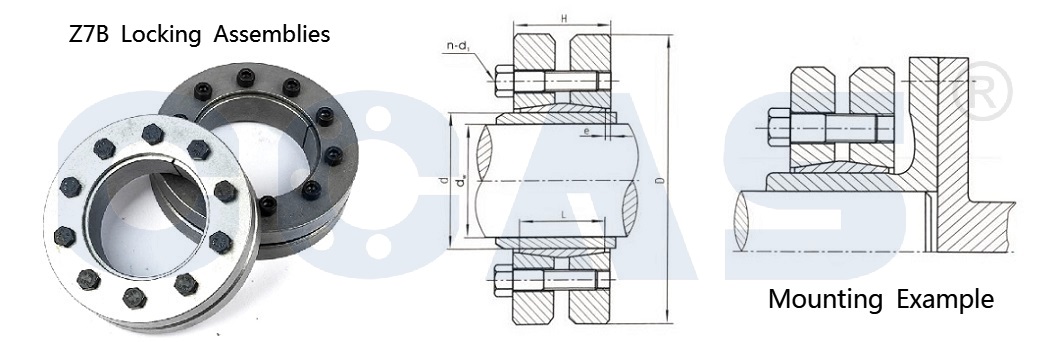

Drawing and Technical Data Sheet of Z7B series Shaft Locking Assemblies
| Z7B Series Locking Assemblies - Shaft Clamping Elements - Keyless Shaft Locking Device | |||||||||||
| Dimension | Screw | Rated Load | Screw Tightening Torque | Weight | |||||||
| d | D | dn | l | H | e | d1 | n | Axial Force | Torque | MA | kg |
| F1 | M1 | N·m | |||||||||
| mm | KN | KN·m | |||||||||
| 140 | 230 | 95 | 46 | 58 | 7 | M12×45 | 10 | 317 | 15.1 | 100 | 10 |
| 100 | 352 | 17.6 | |||||||||
| 105 | 382 | 20.1 | |||||||||
| 155 | 263 | 105 | 50 | 62 | M12×50 | 12 | 419 | 22 | 15 | ||
| 110 | 454 | 25 | |||||||||
| 115 | 487 | 28 | |||||||||
| 165 | 290 | 115 | 56 | 68 | M16×55 | 8 | 539 | 31 | 240 | 22 | |
| 120 | 583 | 35 | |||||||||
| 125 | 624 | 39 | |||||||||
| 175 | 300 | 125 | 640 | 40 | |||||||
| 130 | 677 | 44 | |||||||||
| 135 | 711 | 48 | |||||||||
| 185 | 330 | 135 | 71 | 85 | 8 | M16×65 | 10 | 815 | 55 | 37 | |
| 140 | 857 | 60 | |||||||||
| 145 | 896 | 65 | |||||||||
| 195 | 350 | 140 | 12 | 928 | 65 | 41 | |||||
| 150 | 1013 | 76 | |||||||||
| 155 | 1052 | 81.5 | |||||||||
| 200 | 350 | 150 | 1040 | 78 | |||||||
| 155 | 1084 | 84 | |||||||||
| 160 | 1125 | 90 | |||||||||
| 220 | 370 | 160 | 88 | 103 | 10 | M16×75 | 15 | 1250 | 100 | 470 | 54 |
| 165 | 1309 | 108 | |||||||||
| 170 | 1365 | 116 | |||||||||
| 240 | 405 | 170 | 92 | 107 | M20×80 | 12 | 1412 | 120 | 67 | ||
| 180 | 1533 | 138 | |||||||||
| 190 | 1642 | 156 | |||||||||
| 260 | 430 | 190 | 103 | 119 | M20×85 | 1726 | 164 | 82 | |||
| 200 | 1840 | 184 | |||||||||
| 210 | 1943 | 204 | |||||||||
| 280 | 460 | 210 | 114 | 132 | 12 | M20×95 | 15 | 2062 | 217 | 102 | |
| 220 | 2227 | 245 | |||||||||
| 230 | 2374 | 273 | |||||||||
| 300 | 485 | 230 | 122 | 140 | M20×100 | 16 | 2278 | 262 | 118 | ||
| 240 | 2442 | 293 | |||||||||
| 245 | 2514 | 308 | |||||||||
| 320 | 520 | 240 | 18 | 2550 | 306 | 131 | |||||
| 250 | 2720 | 340 | |||||||||
| 260 | 2877 | 374 | |||||||||
| 340 | 570 | 250 | 134 | 155 | M20×110 | 24 | 3152 | 394 | 186 | ||
| 260 | 3308 | 430 | |||||||||
| 270 | 3452 | 466 | |||||||||
| 350 | 590 | 270 | 140 | 159 | 3393 | 458 | 204 | ||||
| 280 | 3572 | 500 | |||||||||
| 285 | 3656 | 521 | |||||||||
| 360 | 590 | 280 | 3622 | 507 | |||||||
| 290 | 3793 | 550 | |||||||||
| 295 | 3878 | 572 | |||||||||
| 380 | 645 | 290 | 144 | 163 | M24×120 | 18 | 4069 | 590 | 820 | 239 | |
| 300 | 4267 | 640 | |||||||||
| 310 | 4452 | 690 | |||||||||
| 390 | 660 | 300 | 20 | 4400 | 660 | 260 | |||||
| 310 | 4580 | 710 | |||||||||
| 320 | 4750 | 760 | |||||||||
| 420 | 690 | 330 | 164 | 184 | M24×130 | 20 | 4727 | 780 | 820 | 316 | |
| 340 | 4940 | 840 | |||||||||
| 350 | 5143 | 900 | |||||||||
| 440 | 750 | 340 | 172 | 192 | 24 | 5235 | 890 | 408 | |||
| 350 | 5486 | 960 | |||||||||
| 360 | 5722 | 1030 | |||||||||
| 460 | 770 | 360 | 5556 | 1000 | 420 | ||||||
| 370 | 5784 | 1070 | |||||||||
| 380 | 6000 | 1140 | |||||||||
| 480 | 800 | 380 | 188 | 213 | 15 | M24×140 | 28 | 6316 | 1200 | 505 | |
| 390 | 6513 | 1270 | |||||||||
| 400 | 6700 | 1340 | |||||||||
| 500 | 850 | 400 | 188 | 213 | M24×150 | 24 | 7200 | 1440 | 1100 | 575 | |
| 410 | 7415 | 1520 | |||||||||
| 420 | 7619 | 1600 | |||||||||
| 530 | 910 | 430 | 213 | 238 | M27×160 | 30 | 8465 | 1820 | 746 | ||
| 440 | 8818 | 1940 | |||||||||
| 450 | 9156 | 2060 | |||||||||
| 560 | 940 | 450 | 8889 | 2000 | 775 | ||||||
| 460 | 9261 | 2130 | |||||||||
| 470 | 9617 | 2260 | |||||||||
| 590 | 980 | 470 | 228 | 260 | 18 | M27×170 | 36 | 9574 | 2250 | 900 | |
| 480 | 10000 | 2400 | |||||||||
| 490 | 10410 | 2550 | |||||||||
| 620 | 1020 | 500 | 254 | 286 | M30×190 | 30 | 10800 | 2700 | 1640 | 1080 | |
| 510 | 11220 | 2860 | |||||||||
| 520 | 11620 | 3020 | |||||||||
| 660 | 1070 | 530 | 260 | 292 | 11700 | 3100 | 1190 | ||||
| 540 | 12150 | 3280 | |||||||||
| 550 | 12580 | 3460 | |||||||||
| 700 | 1180 | 560 | 36 | 12320 | 3450 | 1515 | |||||
| 575 | 12870 | 3700 | |||||||||
| 590 | 13390 | 3950 | |||||||||
| 750 | 1250 | 600 | 278 | 310 | M30×200 | 40 | 14670 | 4400 | 1640 | 1785 | |
| 615 | 15280 | 4700 | |||||||||
| 630 | 15870 | 5000 | |||||||||
| 800 | 1370 | 645 | 296 | 334 | 20 | M30×210 | 45 | 16740 | 5400 | 2390 | |
| 660 | 17420 | 5750 | |||||||||
| 670 | 18070 | 6100 | |||||||||
| 900 | 1480 | 720 | 332 | 370 | M33×240 | 40 | 20000 | 7200 | 2200 | 2930 | |
| 740 | 20950 | 7750 | |||||||||
| 760 | 21840 | 8300 | |||||||||
